螺栓拉伸器一般由液壓泵、高壓軟管、壓力表和拉伸體組成。其中液壓泵為動力源，壓力表反映泵的輸出壓力，高壓軟管連接液壓泵和拉伸體。拉伸體是實現螺栓拉伸的執行元件。主要由活塞缸、活塞、支承橋和拉伸螺母組成。

螺栓液壓拉伸器簡稱螺栓拉伸器，它借助液力升壓泵（超高壓油泵）提供的液壓源，根據材料的抗拉強度、屈服系數和伸長率決定拉伸力，利用超高壓油泵產生的伸張力，便被施加力的螺栓在其彈性變形區被拉長，螺栓直徑微變形，從而使螺母易于松動，另外也可以作為液壓過盈連接施加軸向力的裝置，進行頂壓安裝。廣泛應用于石油化工、核電、風電、水電、火電、船舶、鐵路、航空航天、采礦、重型機械等領域。

液壓拉伸器總共有四大類：普通通用型、拉伸頭互換型、單極復位型和雙極復位型。

1.普通型適用于單規格螺栓的拉伸，重量輕、精度高。體積小、結構緊湊。

2.拉伸頭互換型通用性強，通過更換拉伸頭可適用于多個規格螺栓的拉伸；

3.單級復位型活塞自動復位設計，適合頻繁使用；

4.雙極復位型雙油缸設計，適用于空間狹小的工況。

螺栓拉伸器參數

螺栓拉伸器結構圖

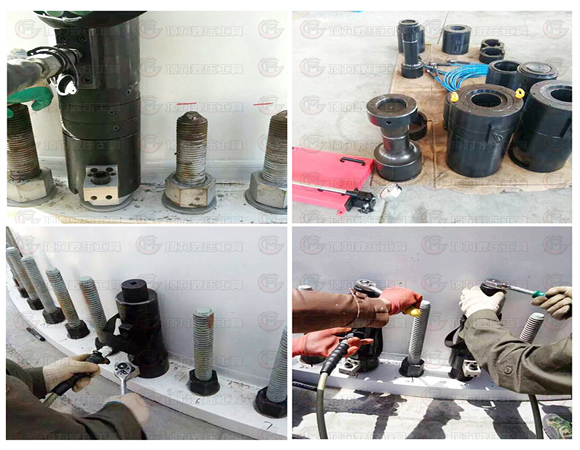

現場圖
